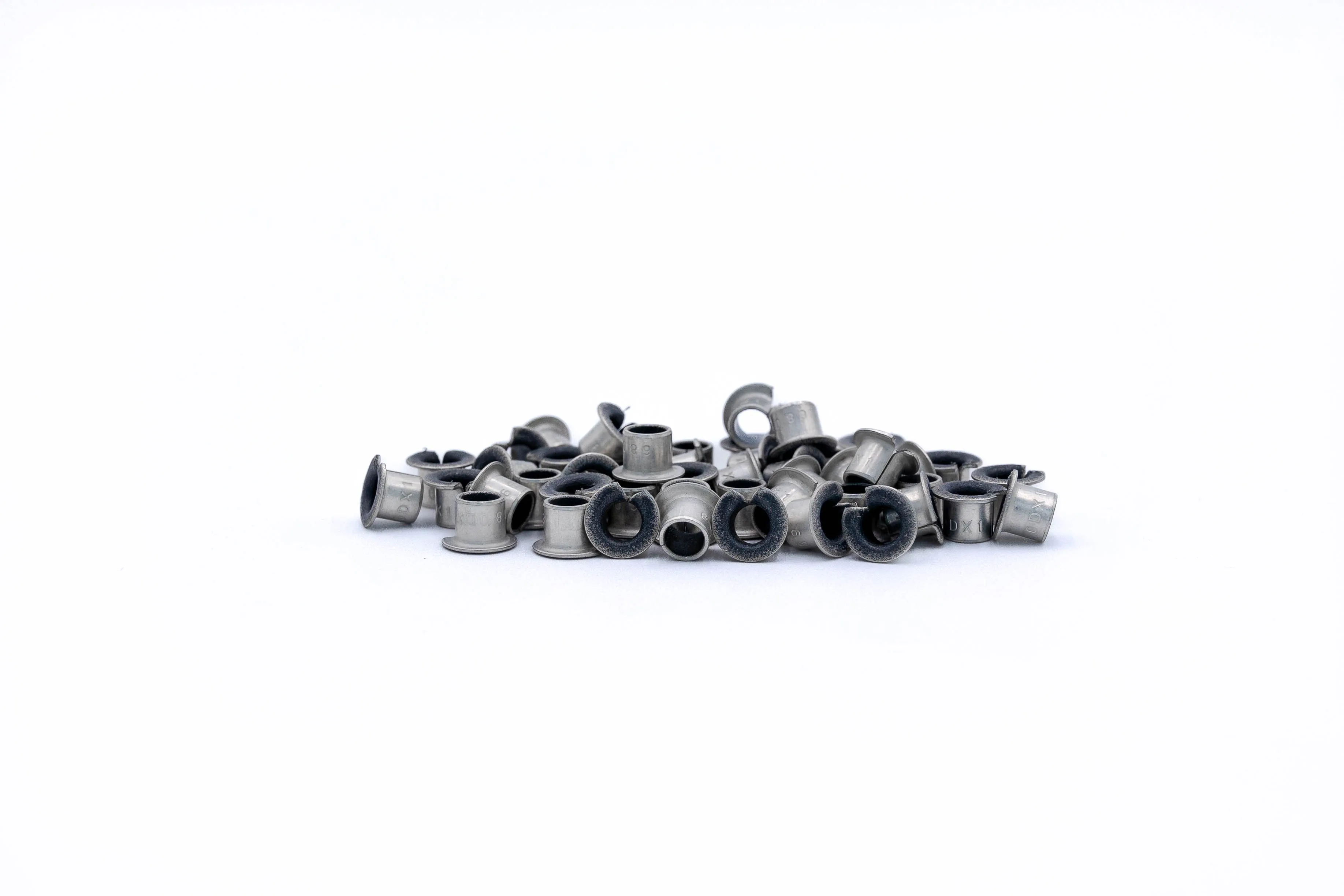

Tuleje ślizgowe z kołnierzem
Tuleje ślizgowe z kołnierzem łączą prowadzenie wału z osiowym ustaleniem elementu. Część cylindryczna przenosi obciążenia promieniowe, natomiast kołnierz tworzy powierzchnię oporową dla siły osiowej działającej w drugim kierunku. Rozwiązanie to sprawdza się w mechanizmach obrotowych i posuwisto-zwrotnych. Dobór części powinien uwzględniać średnicę wału, średnicę gniazda, długość, średnicę i grubość kołnierza, materiał oraz parametry pracy.
Tuleje ślizgowe z kołnierzem – zastosowanie i specyfikacja techniczna
Kołnierz odróżnia ten wariant od prostej tulei cylindrycznej. Oprócz powierzchni ślizgowej na czopie otrzymujemy powierzchnię oporową. Przejmuje ona obciążenie osiowe i ustala położenie elementu w oprawie. Często wspiera dodatkowo konstrukcje w przypadku wałów stopniowanych o zmiennej średnicy. W wielu konstrukcjach nie trzeba wtedy stosować oddzielnej podkładki oporowej lub pierścienia ustalającego. Przy doborze należy analizować nie tylko wymiary d × D × dD × B. Znaczenie mają również: nacisk jednostkowy p, prędkość ślizgowa v oraz ich iloczyn p·v (PV). Trzeba uwzględnić temperaturę, rodzaj ruchu, częstotliwość pracy i warunki ewentualnego smarowania. Istotne są też materiał wału, jego twardość i chropowatość powierzchni. Takie parametry producenci wykorzystują do określania dopuszczalnych warunków eksploatacji łożysk ślizgowych. Tuleje z kołnierzem stosuje się m.in. w:
- przegubach i sworzniach maszyn,
- siłownikach i układach hydraulicznych,
- maszynach rolniczych i budowlanych,
- urządzeniach transportu wewnętrznego,
- prowadnicach oraz mechanizmach posuwisto-zwrotnych,
- pompach, zaworach i armaturze,
- maszynach pakujących i urządzeniach produkcyjnych.
Tuleje kołnierzowe w ofercie INBEAR
W INBEAR oferujemy rozwiązania z kompozytów wielowarstwowych, tworzyw technicznych, materiałów bimetalicznych oraz brązu z grafitem. Realizujemy także zamówienia indywidualne. Możliwe jest wykonanie elementu według rysunku technicznego lub dokumentacji klienta. Dotyczy to również konstrukcji nietypowych, np. tulei gwintowanych, zmienionych wymiarów kołnierza czy niestandardowych długości.
Kiedy stosować tuleje z kołnierzem, a kiedy wybrać inne rozwiązanie?
Tuleja kołnierzowa jest szczególnie uzasadniona, gdy w jednym punkcie występują jednocześnie obciążenia promieniowe i osiowe. Dobrze sprawdza się, gdy potrzebne jest osiowe ustalenie elementu bez dodatkowego pierścienia lub podkładki. Warto ją zastosować również przy ograniczonej przestrzeni montażowej. Jedna część realizująca zarówno funkcję prowadzącą, jak i oporową, oznacza istotną oszczędność miejsca. Wersje samosmarne są przydatne w miejscach z utrudnionym dostępem serwisowym. Metalowo-polimerowe z PTFE z powodzeniem pracują przy ruchu obrotowym, oscylacyjnym i posuwisto-zwrotnym bez ciągłego doprowadzania smaru. Jednak nie zawsze tuleja kołnierzowa to najlepszy wariant. W niektórych przypadkach lepiej sprawdzają się inne rozwiązania:
- Tylko obciążenie promieniowe – zwykle wystarczy tuleja cylindryczna.
- Duże siły osiowe w obu kierunkach – lepszy może być inny układ wahliwy/sferyczny.
- Znaczna niewspółosiowość – warto rozważyć łożysko przegubowe lub odpowiedni kompozyt.
- Bardzo duża prędkość obrotowa – należy porównać parametry pracy z łożyskiem tocznym.
- Wymagana przewodność elektryczna – trzeba dobrać materiał przewodzący.
- Silne udary lub wysoka temperatura – potrzebny jest materiał przystosowany do takich warunków.
Zestawienie materiałowe i warunki pracy
W katalogu tulei ślizgowych kołnierzowych In-bear znajdują się elementy z takich materiałów, jak: PTFE, POM, PEEK, kompozyty wielowarstwowe, brąz oraz tworzywa wzmacniane włóknami. Należy pamiętać o zestawieniu materiału z temperaturą, obciążeniem, prędkością i środowiskiem pracy.
Instrukcja montażu na wcisk i tolerancje oprawy
Większość cienkościennych tulei kołnierzowych montuje się przez wcisk w gniazdo. Odpowiednie pasowanie zabezpiecza element przed obracaniem i przemieszczaniem się w oprawie. Montaż należy przeprowadzić w kilku krokach:
- Sprawdź wymiary gniazda – zweryfikuj jego średnicę, tolerancję i geometrię zgodnie z dokumentacją tulei.
- Przygotuj krawędź wejściową – oczyść otwór z zabrudzeń i zadziorów. Krawędź powinna być odpowiednio sfazowana, aby nie uszkodzić tulei podczas wciskania.
- Ustaw tuleję osiowo względem gniazda – nierówne ustawienie prowadzi do zakleszczenia lub odkształcenia elementu.
- Wciśnij tuleję przy użyciu prasy i właściwego trzpienia – siłę należy przykładać równomiernie. Przyrząd montażowy nie może uszkadzać warstwy ślizgowej ani deformować kołnierza.
- Osadź kołnierz w docelowym położeniu – powinien prawidłowo przylegać do powierzchni oporowej oprawy.
- Sprawdź średnicę wewnętrzną po montażu – wcisk zmienia geometrię tulei, dlatego dopiero po osadzeniu można ocenić rzeczywisty luz między wałem a powierzchnią ślizgową.
- Możliwe jest osadzanie niektórych materiałów po schłodzeniu w ciekłym azocie lub suchym lodzie.
FAQ – co warto wiedzieć o modelach ślizgowych?
Kiedy warto zastosować tuleję ślizgową z kołnierzem zamiast tulei prostej?
Tuleje ślizgowe z kołnierzem warto zastosować, gdy oprócz obciążeń promieniowych występują siły osiowe lub potrzebne jest ustalenie elementu wzdłuż osi. Kołnierz tworzy powierzchnię oporową, ogranicza przesunięcie osiowe i w wielu konstrukcjach zastępuje dodatkową podkładkę albo pierścień ustalający.
Czy w ofercie dostępna jest tuleja gwintowana z kołnierzem wykonywana na zamówienie?
Tak, INBEAR dostarcza tuleje w wymiarach niestandardowych, wykonywane według indywidualnej dokumentacji lub jako części odtworzeniowe. Na zamówienie dostępna jest więc także tuleja gwintowana z kołnierzem. Przygotujemy też każdy inny nietypowy wariant przygotowany według rysunku technicznego.
Z jakiego materiału powinna być wykonana tulejka kołnierzowa do pracy na sucho?
Do pracy bez dodatkowego smarowania należy wybierać tulejki kołnierzowe z materiałów samosmarujących, np. PTFE lub odpowiednich kompozytów wielowarstwowych. In-bear oferuje również rozwiązania z POM, PEEK oraz tworzyw wzmacnianych włóknami. Materiał należy dobrać do obciążenia, temperatury i rodzaju ruchu.
Jak prawidłowo zamontować tuleję łożyskową z kołnierzem w gnieździe?
Tuleję łożyskową z kołnierzem należy osiowo wcisnąć w przygotowane gniazdo o tolerancji zalecanej dla konkretnego materiału i typu tulei. Po osadzeniu trzeba sprawdzić średnicę wewnętrzną oraz luz roboczy, ponieważ wcisk potencjalnie zmienia geometrię elementu.
Gdzie kupić trwałe łożysko kołnierzowe i jak dobrać odpowiedni rozmiar?
Łożyska kołnierzowe i tulejki z kołnierzem zamówisz w In-bear, który jest autoryzowanym dystrybutorem GGB i ma w ciągłej sprzedaży kilkadziesiąt typów łożysk ślizgowych. Przy doborze należy uwzględnić średnicę wału i gniazda, długość, wymiary kołnierza, materiał oraz obciążenie, prędkość, temperaturę i sposób smarowania.
