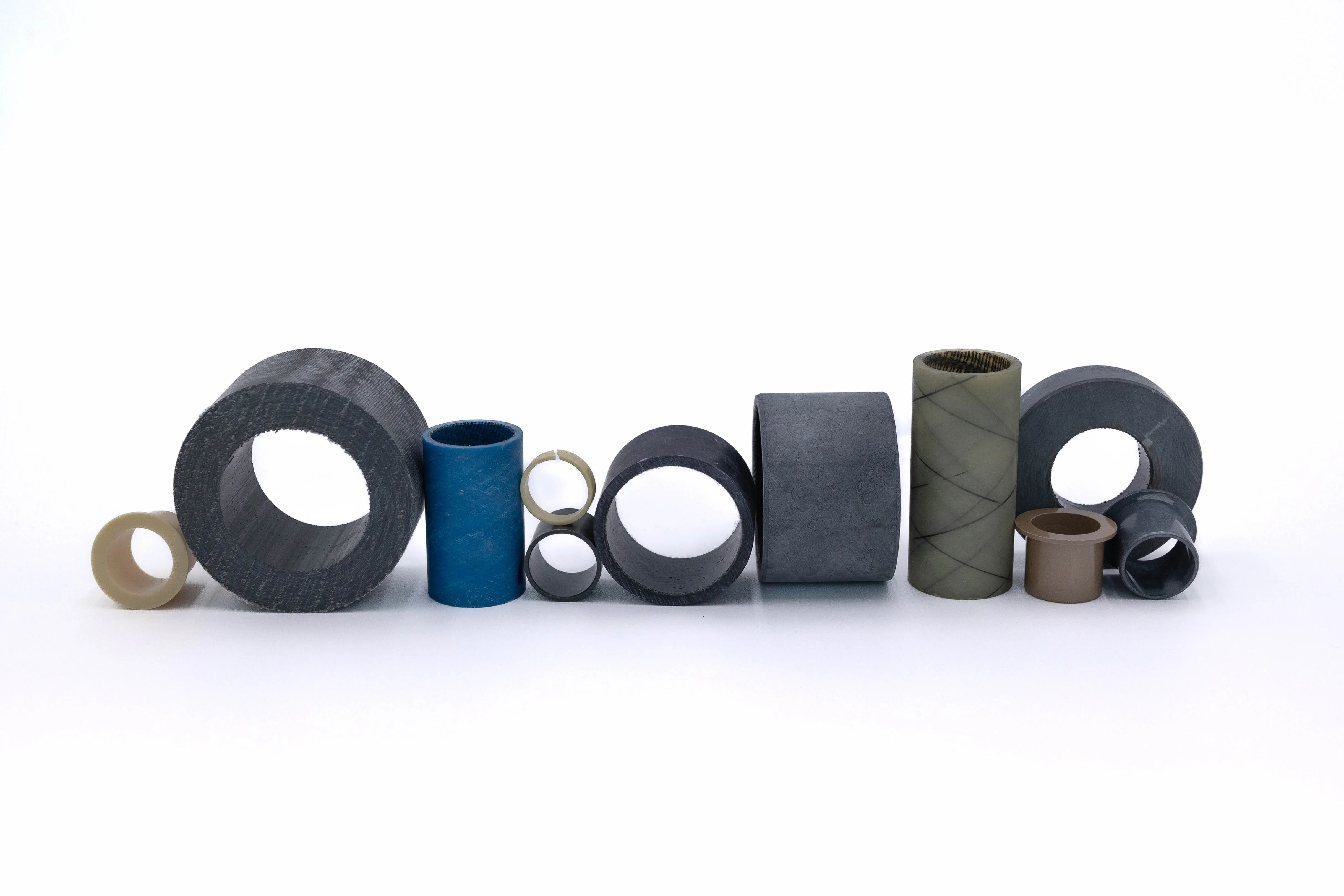

Tuleje ślizgowe z tworzyw sztucznych
W ofercie INBEAR znalazły się tuleje ślizgowe z tworzyw przeznaczone do wielu zastosowań przemysłowych i technicznych. Szeroki wybór materiałów, wymiarów oraz możliwość wykonania elementów na zamówienie ułatwiają dobranie najlepszego rozwiązania do konkretnej maszyny lub projektu. W razie potrzeby zapewniamy również wsparcie przy wyborze odpowiedniego wariantu.
Tuleje ślizgowe z tworzywa – charakterystyka i zastosowanie
Tuleje ślizgowe z tworzywa pracują pomiędzy wałem a oprawą, redukując tarcie i zużycie współpracujących powierzchni. Stosuje się je w ruchu obrotowym, wahliwym i liniowym. Zapewniają cichą pracę, odporność na korozję oraz dobre własności trybologiczne. Najczęściej wykonuje się je z takich materiałów, jak PA, PE, POM czy PTFE, żywice fenolowe i epoksydowe - modyfikowanych pod kątem pracy ślizgowej. Obecnie tuleje ślizgowe z tworzyw sztucznych stosuje się m.in. w maszynach przemysłowych, przenośnikach, urządzeniach pakujących, motoryzacji oraz w środowiskach wilgotnych i chemicznie agresywnych, gdzie istotna jest odporność na korozję i często stabilna praca bez smarowania.
Najważniejsze parametry tulei z tworzyw sztucznych
Właściwości pracy tulei opisuje m.in. obciążenie powierzchniowe P, prędkość ślizgu V oraz ich iloczyn PV. Ten ostatni parametr pozwala ocenić intensywność pracy cieplnej w strefie tarcia. Dopuszczalność tulei do danego zastosowania zależy od konkretnego tworzywa, temperatury, geometrii współpracy oraz warunków eksploatacji.
Temperatura pracy i tarcie tulei z tworzywa
PE-HD pracuje zwykle w zakresie około -50 do +80°C, PTFE w znacznie szerszym – około -200 do +260°C, natomiast modyfikowany PA6 osiąga około +100°C w pracy ciągłej i do +149°C krótkotrwale. Różnice występują również w tarciu. Dla samosmarnego PA6 czy POM współczynnik tarcia Ra wynosi zwykle około 0,12-0,15µm, natomiast PTFE charakteryzuje się bardzo niskim tarciem poniżej 0,08µm, zależnym od odmiany i warunków pracy.
Tuleje ślizgowe z tworzyw sztucznych vs. tuleje metalowe – kluczowe korzyści
Jakościowe tuleje ślizgowe z tworzyw sztucznych stanowią dobry wybór, kiedy szczególnie istotne są: odporność na korozję, niewielka masa, tłumienie drgań i ograniczenie hałasu. Wiele materiałów łożyskowych pracuje na sucho bez zewnętrznego podawania smaru. Jest to przydatne w urządzeniach, w których smarowanie jest trudne, niepożądane lub znacząco zwiększa zakres obsługi serwisowej. Przeważnie ślizgowa tuleja z tworzywa sprawdzi się przy:
- pracy w wilgoci i środowisku korozyjnym,
- ruchu ślizgowym wymagającym niskiego tarcia,
- konstrukcjach, w których liczy się redukcja masy,
- urządzeniach wymagających cichej pracy,
- aplikacjach bezsmarowych lub trudno dostępnych serwisowo.
Kiedy tuleja metalowa to lepszy wybór?
Nie zawsze tuleje czy łożyska ślizgowe z tworzyw sztucznych są lepszym wyborem niż tuleje metalowe. Modele ze stali, brązu, aluminium lub konstrukcje bimetaliczne zwykle lepiej sprawdzają się przy bardzo wysokich obciążeniach, prędkościach oraz temperaturach przekraczających możliwości polimerów. Dla niektórych łożysk metalicznych temperatura pracy to nawet 600°C.
Z jakich materiałów produkowana jest tuleja z tworzywa sztucznego?
Właściwości tulei z tworzyw sztucznych wynikają przede wszystkim z zastosowanego polimeru i dodatków. Podstawę materiałową najczęściej stanowi PA, PE lub PTFE, które znacznie różnią się sztywnością, odpornością cieplną i właściwościami ślizgowymi.
PA – poliamid, np. PA6
Dobra odporność na zużycie i duża nośność mechaniczna. Przykładowy samosmarowny PA6 osiąga µ ≈ 0,12. Temperatura pracy ciągłej wynosi około +100°C, krótkotrwałej około +149°C. Poliamid absorbuje wilgoć, dlatego przy małych tolerancjach trzeba uwzględnić możliwość zmian wymiarowych.
- Zastosowanie: tuleje, rolki, koła, prowadnice, przenośniki oraz elementy maszyn pracujące pod średnimi i większymi obciążeniami. Modyfikowane odmiany PA nadają się również do pracy na sucho.
PE – polietylen, np. PE-HD
Mała absorpcja wilgoci, dobra odporność chemiczna i odporność na uderzenia. Dla PE300 zakres pracy wynosi około -50 do +80°C. Materiał ma mniejszą sztywność i odporność cieplną niż większość tworzyw konstrukcyjnych.
- Zastosowanie: prowadnice i elementy ślizgowe w środowisku wilgotnym lub chemicznie agresywnym. Stosowany także w technice transportowej, farmaceutycznej i spożywczej – po wyborze odpowiedniej odmiany materiałowej.
PTFE – politetrafluoroetylen
Bardzo niski współczynnik tarcia, wysoka odporność chemiczna i zakres temperatur około -200 do +260°C. Czysty PTFE ma jednak stosunkowo małą sztywność i wytrzymałość mechaniczną oraz wysoki współczynnik rozszerzalności cieplnej. Parametry zużyciowe poprawia się za pomocą odpowiednich wypełniaczy.
- Zastosowanie: tuleje pracujące bez smaru, elementy instalacji chemicznych, aplikacje nisko- i wysokotemperaturowe oraz układy wymagające bardzo małego tarcia.
Materiał bazowy to tylko jeden element specyfikacji. Jednak tuleja z tworzywa sztucznego może zawierać PTFE, grafit, włókna wzmacniające i inne dodatki tribologiczne. Zmieniają one tarcie, odporność na ścieranie, sztywność i dopuszczalne obciążenia.
Samosmarowna tuleja z tworzywa
Samosmarowna tuleja z tworzywa ogranicza tarcie bez konieczności stałego smarowania. Podczas pracy tworzy się warstwa o niskim tarciu na styku z wałem, co zmniejsza zużycie i eliminuje zjawisko stick-slip. Przykładem są modyfikowane PA6 lub kompozycje PTFE przeznaczone do pracy na sucho. Właściwości samosmarne zależą jednak nie tylko od zastosowanego materiału, ale też warunków pracy. Kluczowe są parametry PV, temperatura, rodzaj ruchu oraz jakość powierzchni wału.
Tuleje ślizgowe z tworzywa sztucznego – jak dobrać odpowiedni komponent?
Dobór warto rozpocząć od oceny warunków pracy, a dopiero później wybierać materiał i wymiar tulei.
- Określ obciążenie. Należy znać siłę działającą na tuleję oraz powierzchnię obciążoną. Na tej podstawie wyznacza się nacisk jednostkowy p.
- Ustal rodzaj i prędkość ruchu. Inne warunki występują przy ruchu obrotowym, inne przy wahliwym i liniowym. Prędkość wraz z naciskiem tworzą parametr PV.
- Sprawdź temperaturę. Trzeba brać pod uwagę temperaturę otoczenia oraz dodatkowe nagrzewanie wskutek tarcia.
- Uwzględnij środowisko. Wilgoć, detergenty, kwasy, zasady, oleje, pył i inne media ograniczają wybór w zakresie materiału.
- Określ wymagania dotyczące smarowania. Jeśli olej lub smar są niewskazane, należy wybrać materiał przeznaczony do pracy na sucho.
- Sprawdź wał i tolerancje. Znaczenie mają średnica, twardość, materiał, chropowatość powierzchni, luz roboczy i rozszerzalność cieplna tworzywa.
- Zweryfikuj wymagania branżowe. W maszynach spożywczych i farmaceutycznych trzeba sprawdzić dokumentację konkretnego gatunku tworzywa przeznaczonego do kontaktu z żywnością.
Wymagania prawne dla tworzyw w kontakcie z żywnością i w farmaceutyce
W Unii Europejskiej w przypadku tworzyw przeznaczonych do kontaktu z żywnością znaczenie ma przede wszystkim rozporządzenie (UE) nr 10/2011. Samo oznaczenie materiału jako PA, PE czy PTFE nie wystarcza – producent powinien potwierdzić zgodność odpowiednią deklaracją zgodności (DoC) oraz dokumentacją dotyczącą m.in. migracji substancji. W branży farmaceutycznej wymagania zależą od konkretnego zastosowania tulei. W wybranych aplikacjach mogą być potrzebne dodatkowe potwierdzenia zgodności, np. z wymaganiami USP, dotyczącymi bezpieczeństwa materiałów stosowanych w kontakcie z produktem lub medium procesowym.
Tuleje ślizgowe z tworzyw sztucznych – gotowe i na wymiar
W In-bear dostępne są zarówno gotowe tuleje ślizgowe z tworzyw sztucznych w standardowych wymiarach ISO, jak i elementy wykonywane na wymiar. Przygotowujemy także tuleje według dostarczonego rysunku technicznego z wykorzystaniem obróbki CNC. Przy nietypowej aplikacji warto przekazać podczas zapytania średnicę wału i oprawy, długość tulei, obciążenie, prędkość ruchu, temperaturę oraz informacje o środowisku pracy. Takie dane ułatwiają dobór materiału, luzu roboczego i konstrukcji tulei z tworzywa sztucznego.
Najczęstsze pytania o tuleje ślizgowe z tworzywa – FAQ
Jakie zalety mają tuleje ślizgowe z tworzyw sztucznych w porównaniu do metalowych?
Tuleje ślizgowe z tworzyw sztucznych nie korodują jak metale, są lekkie, dobrze tłumią drgania, a odmiany samosmarowne pracują bez dodatkowego smaru. Tym samym sprawdzają się m.in. w urządzeniach wymagających cichej pracy, ograniczonej konserwacji oraz odporności na wilgoć i środowisko chemiczne.
Z jakich materiałów produkowana jest tuleja z tworzywa sztucznego?
Tuleje z tworzyw sztucznych wykonuje się przede wszystkim z PA, PE, PTFE i POM, a właściwości materiału modyfikuje się dodatkami poprawiającymi tarcie, odporność na zużycie lub wytrzymałość. In-bear ma w ciągłej sprzedaży kilkadziesiąt typów łożysk ślizgowych, w tym modele z różnych tworzyw sztucznych.
Czy każda tuleja z tworzywa może pracować bez smarowania?
Nie każda tuleja z tworzywa jest przeznaczona do pracy na sucho – dotyczy to przede wszystkim materiałów samosmarownych zawierających np. PTFE, grafit lub MoS₂. Takie dodatki obniżają współczynnik tarcia bez konieczności stosowania zewnętrznego środka smarnego.
Gdzie kupić tuleje z tworzyw sztucznych na wymiar i hurtowo?
Tuleje z tworzyw sztucznych można zamówić w In-bear, autoryzowanym dystrybutorze GGB, oferującym produkty standardowe oraz elementy w wymiarach niestandardowych. Firma oferuje tuleje produkowane według indywidualnej dokumentacji lub odtworzeniowo i zapewnia wsparcie przy doborze odpowiedniego rozwiązania.
